振動時效裝置是通過專門的振動設備,如果想要測出一個物體的自身震動頻率,需要控制激振器,給物體施加一個與其共振頻率相適應的周期激振力使物體產生共振。物體本身的各個部位獲得一定的振動能量,這種能量一部分使物體產生宏觀諧振,另一部分消耗在物體內部阻尼和微觀的塑性變形上。

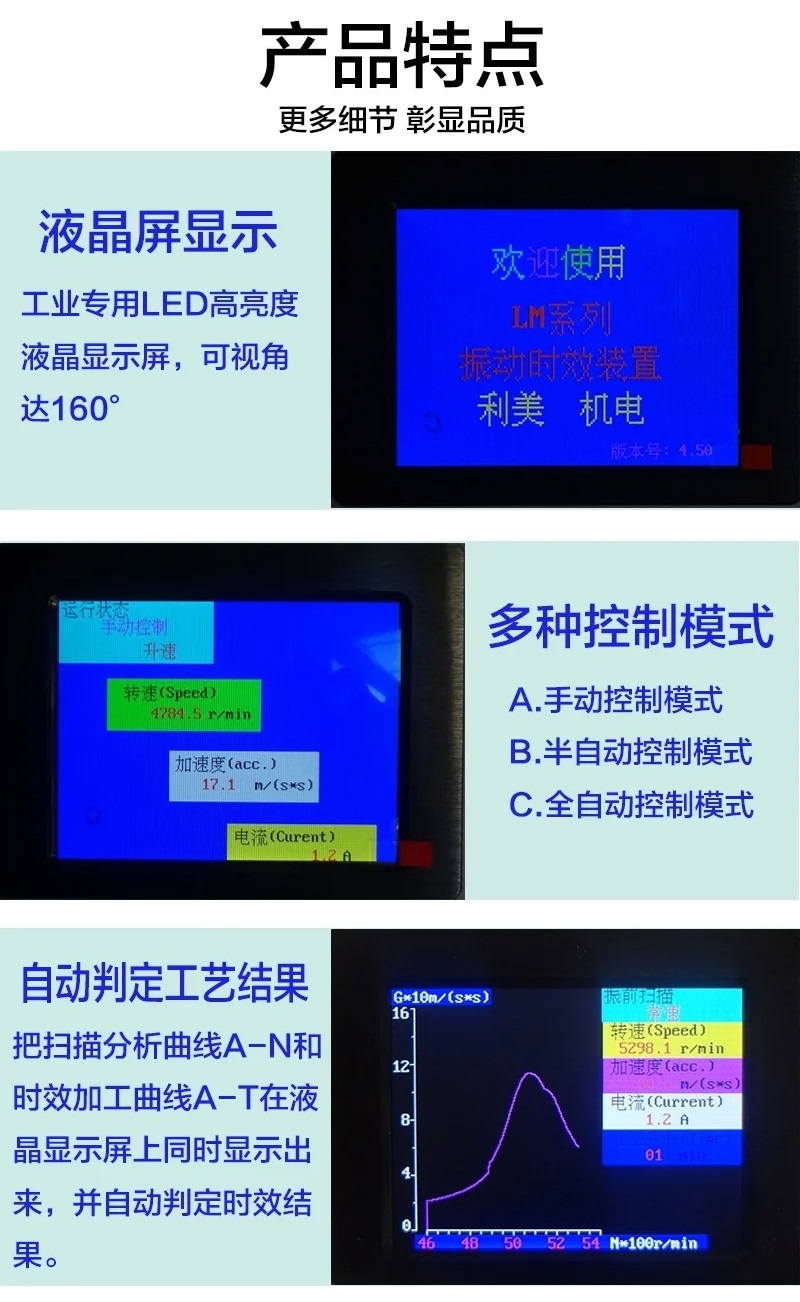

★大數碼管顯直觀示設備時效數據。實時檢測掌握時效全過程。
★具有各個狀態指示功能,操作簡單、易懂。
★具有手動掃頻、手動時效、全自動掃頻、全自動時效、工藝參數預置等多種工作模式。
★采用脈寬調制技術,具有強大的抗干擾能力。
★自動掃頻功能,自動選定掃頻范圍,杜絕人為參與。
★可掃描多個共振點,自動選擇時效頻率。
★具有特性曲線分析,常見故障自動診斷提示等功能。
★電路具有移相范圍寬,自動穩壓,過流截止保護的功能。
★全部進口元器件,故障率降到低,設備的使用壽命得到顯著提高。
★電路自主設計,發熱低,實現設備24小時不間斷運轉
★采用大功率防振永磁無槽直流電機,偏心無極可調。
★高速熱敏打印機,中文顯示。全面打印時效曲線、數據,便于相關部門歸檔管理。
★強、弱電隔離,保證操作安全。
★人性化設計,操作簡單、易懂。操作者可快速掌握振動時效工藝。
★飛車保護、過載、過流、過壓保護等多重保護功能徹底排除了現場操作的危險性。
振動時效儀操作規程
1.本設備應有專人進行保管與操作,操作者應嚴格按本規程進行操作。
2.使用前,首先檢查電機運轉是否正常、控制箱工作是否正常。
3.根據的大小尺寸,將激振器裝夾在工件的中央或一端處。
4.按使用說明書將裝置各部分用電纜接好,預熱5分鐘。
5.按工件的工藝卡要求,將激振器用弓形卡具卡緊在工件的共振峰處,傳感器吸緊在工件的另一共振峰處。
6.打開主控箱電源開關,若液晶屏幕上滾動顯示裝置的操作步驟,說明主控箱內微機工作正常。否則工作不正常
7.按運行鍵開始工作,并對工件進行振動前掃描,若工藝參數合適則裝置將自動繼續進行第二步的處理和第三部效果的檢測,若工藝參數不合適,液晶屏上將顯示不合適的原因并給出修正方案,操作者需按屏幕上顯示的步驟對工藝參數進行修正,修正完后關機。然后再開機按“運行”鍵進行處理。
8.對于第一次時效處理的工作,也可以采用手動操作方式,按“上升”鍵
9.檢測對工件的效果是否達到JB/T5692-91標準規定的要求,若沒有達到,將再振動一次。
10.使用完后,將控制開關關掉,將激振器、傳感器從工件上卸下和備件一起放在指定設備保管處;注意保持時效儀的清潔、干凈,以防損壞。
型 號 主要技術參數 |
LM-10S K1 |
LM-10S K2 |
LM-10S K3 |
LM-10S K4 |
LM-10S K5 |
大激振力(KN) | 5 | 15 | 30 | 40 | 50 |
調速范圍(r/min) | 1000~10000 | 1000~8000 | 1000~8000 | 1000~8000 | 500~6000 |
可處理工件重量(T) | 0~2 | 0~20 | 0~50 | 0~100 | 0~500 |
電機功率(W) | 600 | 1200 | 1500 | 2200 | 3500 |
加速度測量范圍(m/s2) | 0~199.9 | ||||
USB接口數據傳輸 | 可選 | ||||
無線通信功能 | 可選 | ||||
打印功能 | 可打印a-n、a-t曲線、參數數據、參數對比及時效處理時間 |
質量方針:
以質量求生存,以誠信求發展,造產品,送服務。努力實現產品的高品質和零缺陷,保證向顧客提供100%的合格產品。
質量保證:
保證所提供的振動時效設備符合GBT5926-2005國家標準和行業標準要求。
服務承諾:
1、接到用戶來電來函后,在2小時內作出實質性響應,在設備保修期期間出現故障的,省內不遲于24個小時、跨省不超過48小時內到達用戶現場連續進行維修,直至故障完全排除,設備完全恢復正常為止。
2、 設備在用戶投用前,我公司將派出專業技術人員進行培訓指導,直到操作者熟練操作認可為止。
3、 保修期內,我們將定期回訪用戶,回饋產品使用情況,幫助用戶解決使用上、維護上的技術問題。
4、 質保期后所需零部件按優惠價格供應。

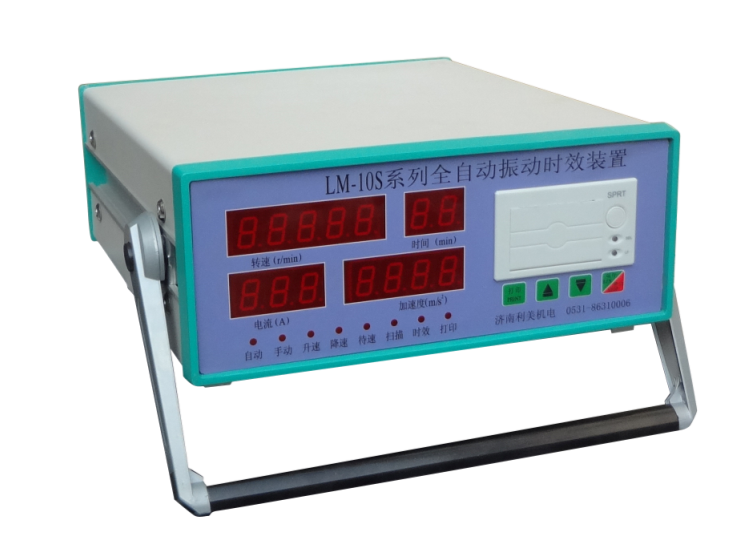

振動時效裝置(數碼全
類別:
型號:LM-10S
LM-10S振動時效裝置是具有全自動、半自動、手動功能于一體的振動時效設備,大數碼管顯示。經過不斷的技術更新和升級換代,是目前市場應用為廣泛的一種型號。
